Si vous travaillez dans des systèmes de tuyauterie, des tests de pression ou de la maintenance industrielle, vous savez à quel point il est difficile d'obtenir un joint solide et sans fuite dont la mise en place ne prend pas une éternité. Il y a quelques années, alors que j'étais sur place pour dépanner un test de pression de conduite de gaz qui échouait sans cesse à cause d'un bouchon temporaire fragile, j'aurais aimé que quelqu'un m'aide à installer correctement un bouchon de test auto-obturant en laiton. Depuis, j'en ai installé des dizaines, et en tant que fournisseur qui travaille avec différents types de fiches de test (j'en ai toute une gamme si vous êtes curieux), j'ai appris que la plupart des erreurs viennent du fait de sauter une petite étape ou de se précipiter dans la préparation. Aujourd'hui, je vous explique exactement comment en installer un correctement : pas de fuites, pas de chichi, pas de perte de temps.
Tout d’abord, parlons des raisons pour lesquelles les bouchons de test auto-obturants en laiton sont mon choix par rapport aux autres options. Ils sont durables, ils supportent bien mieux les pressions moyennes à élevées que les bouchons en caoutchouc génériques, et ils sont conçus pour former un joint étanche par eux-mêmes une fois que vous les placez (aucun ruban adhésif ou mastic supplémentaire n'est nécessaire, ce qui réduit les dégâts). Mais pour obtenir cette étanchéité parfaite, vous ne pouvez pas simplement saisir n’importe quel bouchon et le coincer dans le tuyau. Commençons par l'étape de préparation, car c'est la partie que la plupart des gars se précipitent et regrettent plus tard.
Avant même de toucher le bouchon, vous devez préparer le raccord de tuyau dans lequel il va être inséré. Tout d’abord, assurez-vous que le tuyau est complètement propre et exempt de débris : pas de copeaux de rouille, d’éclaboussures de soudure, de pâte à tuyau ou de restes de plastique. Même un petit grain de saleté peut provoquer une fuite du joint, et c'est la dernière chose que vous voulez lorsque vous êtes prêt à effectuer un test de pression. J'ai vu des gars prendre un chiffon et l'essuyer une fois, mais je passe toujours une petite brosse métallique (conçue pour les filetages de tuyaux) autour de l'intérieur de l'ouverture pour éliminer toute saleté dure. Vérifiez également l'état du tuyau : s'il y a des entailles, des bosses ou de la corrosion sur le bord intérieur du raccord, le bouchon ne s'ajustera pas correctement, même si vous faites attention. Si le dommage est mineur, vous pouvez le lisser avec une lime à grain fin, mais s'il est grave, vous devrez peut-être d'abord réparer le raccord.
Ensuite, choisissez la bonne prise pour le travail. Tous les bouchons de test auto-obturants en laiton ne sont pas identiques, et utiliser une taille ou un type incorrect est un moyen rapide de gâcher les choses. Soyons réalistes : nous avons tous saisi un bouchon qui « semblait convenir » et avons fini par avoir du mal à l'insérer. Tout d'abord, faites correspondre exactement la taille du bouchon au diamètre du tuyau ou du raccord. Si vous travaillez avec un raccord NPT (National Pipe Thread) de 2 pouces, ne saisissez pas un bouchon de 1,5 pouce, même s'il semble qu'il soit « bien ajusté ». La plupart des fournisseurs de fiches réputés répertorient les dimensions exactes de chaque produit, alors vérifiez-les. Pensez également au matériel. Si vous travaillez avec des fluides corrosifs ou dans un environnement très humide, un bouchon de test en acier inoxydable 316 est peut-être préférable, mais le laiton fonctionne très bien pour la plupart des tests de pression standard. Et si vous avez besoin d'une portée plus longue dans le tuyau (comme pour des murs plus épais ou des ouvertures plus profondes), un bouchon de test à blinder en laiton de type long pourrait être la solution. Si vous recherchez spécifiquement celui en laiton auto-obturant dont je raffole, vous pouvez consulter la page Bouchon de test auto-obturant en laiton sur notre site pour connaître les spécifications exactes correspondant à vos besoins.
Maintenant, l'installation proprement dite. Passons aux bonnes choses. Tout d’abord, inspectez la fiche elle-même. Retirez-le de l'emballage et vérifiez tout dommage : bords pliés, rayures ou joints usés. La partie auto-obturante est un joint torique en caoutchouc ou en néoprène autour du bouchon, n'est-ce pas ? Assurez-vous que le joint torique est intact, sans coupures ni fissures. S'il est endommagé, remplacez-le. N'essayez pas d'utiliser une fiche déjà cassée. Ensuite, lubrifiez légèrement le joint torique. Attendez, je sais que certains disent « pas de mastic », mais un tout petit peu de lubrifiant silicone de qualité alimentaire (seulement une fine couche) facilite le glissement du bouchon dans le tuyau sans abîmer le joint. Cependant, trop de lubrifiant est mauvais : n'en appliquez pas, essuyez simplement le joint torique.
Maintenant, insérez la fiche dans le raccord. Tenez-le droit, ne l'inclinez pas, car cela pourrait plier le joint torique ou rayer le tuyau. Poussez-le jusqu'à ce qu'il s'arrête, puis serrez-le doucement. Attendez, à quel point est-il « doux » ? Voici une règle générale : utilisez une clé uniquement s'il s'agit d'un bouchon métallique avec un carré d'entraînement (la plupart des bouchons auto-obturants en laiton ont une petite extrémité carrée pour le serrage), et tournez-la d'environ un quart à un demi-tour au-delà du serrage à la main. Ne serrez pas trop, car cela pourrait fissurer le bouchon ou le raccord, et un serrage insuffisant signifie qu'il n'y a pas d'étanchéité. J'ai eu un ami qui a actionné une prise si fort qu'il a démonté le lecteur carré, et nous avons dû utiliser des pinces pour le sortir – un gâchis total. Conseil de pro : utilisez une clé à tube ou une clé à bougie, pas une clé à molette ordinaire, car celles-ci peuvent glisser et endommager le bouchon.
Attendez, attendez, qu'en est-il des raccords aveugles ou filetés ? Si vous travaillez avec une ouverture de tuyau filetée, les mêmes étapes s'appliquent, mais assurez-vous que les filetages du bouchon correspondent au raccord. S'il s'agit d'un tuyau lisse et non fileté (comme un port de test ou une extrémité vierge), la partie auto-obturante fonctionne en élargissant le joint torique lorsque vous serrez le bouchon, vous voulez donc toujours qu'il soit droit et pas trop serré. Une fois, j'ai essayé d'utiliser un bouchon standard sur un tuyau lisse et il a fui, mais le passage à un bouchon auto-obturant a immédiatement résolu le problème, ce qui a complètement changé la donne.
Maintenant, après l'installation, testez le joint. Vous ne voulez pas attendre d'être sous pression pour découvrir qu'il y a une fuite. Pour un contrôle rapide, utilisez de l'eau savonneuse : mélangez quelques gouttes de savon à vaisselle avec de l'eau dans un flacon pulvérisateur, vaporisez la zone où le bouchon rencontre le tuyau et mettez un tout petit peu le système sous pression (environ 10 PSI environ). Si vous voyez des bulles se former, c'est une fuite. N'ignorez pas cela : dévissez le bouchon, vérifiez s'il y a des débris sur le joint torique ou dans le tuyau, nettoyez-le et réinstallez-le. Je fais toujours cette vérification rapide au lieu de me lancer dans des tests de pression complets, car réparer une petite fuite est maintenant beaucoup plus facile que d'en réparer une avec 100 PSI en marche.

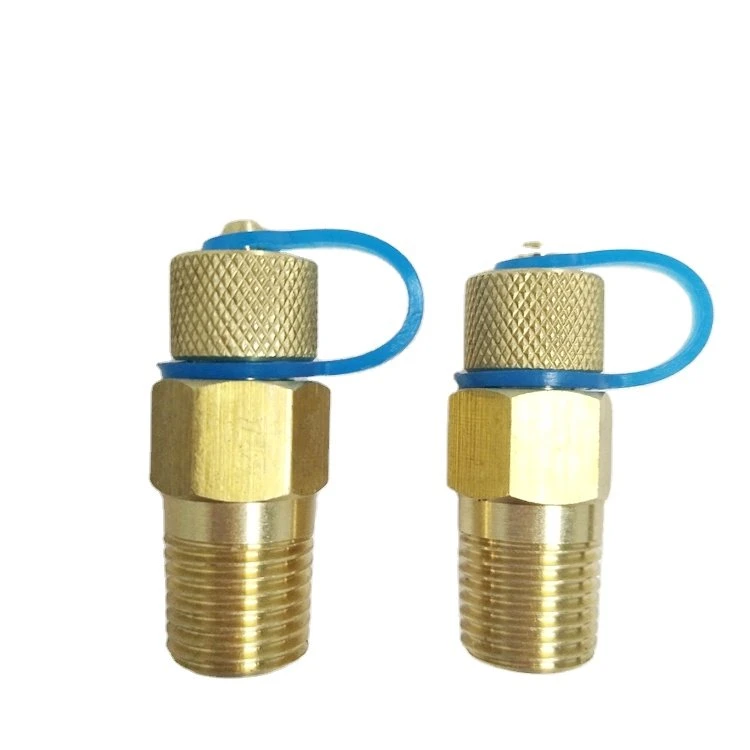

Maintenant, quelques erreurs courantes que je vois tout le temps. Tout d’abord, utiliser une prise trop ancienne ou mal stockée. Si vous avez une boîte de bouchons de test à l'arrière de votre camion depuis un an, les joints toriques peuvent avoir séché ou fissuré à cause de la chaleur ou du froid : inspectez-les avant chaque utilisation. Deuxièmement, ne pas préparer le tuyau. Je ne saurais trop insister sur ce point : même un petit morceau de pâte à pipe laissé dans le raccord ruinera le joint. Prends deux minutes pour l'effacer, crois-moi. Troisièmement, le bouchon n'est pas adapté aux exigences de pression. Un bouchon en laiton évalué à 100 PSI ne fonctionnera pas pour un test de 500 PSI, alors vérifiez la pression nominale sur le bouchon. C'est là que la vérification de la page produit est utile : notre bouchon de test de pression en laiton Dzr est conçu pour des pressions plus élevées que celles en laiton standard, donc si vous effectuez des tests intensifs, c'est une excellente option.
Attendez, et si vous retiriez la fiche après le test ? Je sais qu'il s'agit d'une question d'installation, mais un petit conseil de pro lorsque vous avez terminé : ne vous contentez pas de le retirer. Desserrez-le en le tournant d'un quart de tour, puis tirez-le tout droit. Si vous tirez dessus, vous risquez de rayer le tuyau ou de déchirer le joint torique, et vous devrez remplacer le bouchon. Nettoyez-le également, séchez-le et rangez-le correctement pour qu'il fonctionne la prochaine fois que vous en aurez besoin.
Récapitulons les étapes pour être sûr de ne rien manquer : 1) Préparez le raccord de tuyau (propre, lisse, sans débris ni dommages), 2) Choisissez le bon bouchon (taille, matériau, pression nominale - consultez notre site pour des options telles que le bouchon de test de pression en laiton Dzr, le bouchon de test en acier inoxydable 316 ou le bouchon de test auto-obturant en laiton), 3) Inspectez le bouchon (aucun joint torique endommagé), 4) Lubrifiez légèrement le joint torique, 5) Insérez tout droit, serrez doucement (quart à demi tour avec une clé si besoin), 6) Faites le test à l'eau savonneuse pour vérifier l'étanchéité.
J'ai testé ce processus sur tout, des petites conduites de plomberie résidentielles aux grandes canalisations industrielles, et cela fonctionne à chaque fois. La clé n’est pas de rogner sur la préparation ou de précipiter l’étape de serrage. Si vous êtes à la recherche de bouchons de test de qualité, n'hésitez pas à consulter notre sélection : nous proposons des options pour chaque tâche, des tests de pression standard aux environnements à forte corrosion. Si vous avez des questions sur la prise adaptée à votre projet, contactez-nous pour nous connecter et discuter de vos besoins.
Références :
- Meilleures pratiques en matière d'entretien de la tuyauterie industrielle et d'essais de pression, Association nationale des entrepreneurs en plomberie, chauffage et refroidissement (NAPHCC), 2022.
- Guide de compatibilité des matériaux des bouchons de test en laiton, American Society of Mechanical Engineers (ASME) B16.5, 2021.
- Directives de lubrification des joints toriques pour les joints industriels, Seal Master Industrial Supplies, 2023.
- Procédures d'inspection et de préparation des raccords de tuyauterie, Manuel technique de l'Occupational Safety and Health Administration (OSHA), 2020.
